一、  ZC型回转反吹扁布袋除尘器概述：
 回转反吹扁布袋除尘器是一种新颖布袋除尘设备，它具有高效、低阻、维护简单、运行可靠等优点。广泛适用于细微粉尘的工艺回收及除尘净化。
 ZC型回转反吹扁布袋除尘器是在总结多年运行实践的基础上，经过不断改进，由机械工业部第一设计院研究设计而成的。它主要有如下特点：
 1.采用梯形扁袋在园筒内布置，结构简单、紧凑，过滤面积指标高。在反吹作用下，梯形扁袋振幅大，只需振动一次，即可抖落积尘，有利于提高滤袋寿命。
 2.顶盖设有回转揭盖装置及操作入孔，不必揭开整体顶盖，机构简单，操作方便。
 3.用除尘器的阻力作为信号，可自动控制回转反吹清灰。视入口浓度高低，自动调整清灰周期。
 4.反吹喷口设有拖板装置，改善了反吹风密封性，同时实现“三状态”清灰，有效地提高了清灰效果，减少了清灰动力。对三、四圈布置的大规格滤袋器设有分圈反吹机构，使得只有一条滤袋处于反吹工况，进一步减少了清灰动力。
 二、ZC型回转反吹扁布袋除尘器构造及工作原理：

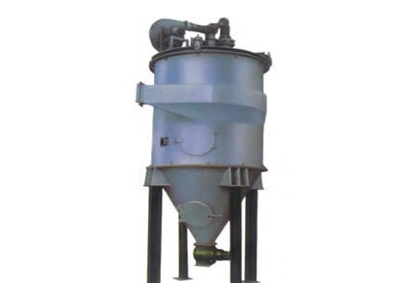

 ZC型回转反吹扁布袋除尘器由以下四部分组成，其基本结构见图1。
 1.上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口等。
 2.中箱体：包括花板、滤袋、滤袋框架、滤袋导口，过滤室筒体、进气口、入孔门等．
 3.下箱体：包括定位支承架、灰斗、星形卸灰阀支座，入孔门等．
 4.反吹风清灰机构：包括旋臂、喷口、分圈反吹风机构，循环风管、反吹风管、反吹风机、旋臂减速机构等．
 反吹风旋臂由置于顶盖上的减速器驱动,反吹风机落地安装,通过中心管与旋臂连接。
 星形卸灰阀，反吹风机，循环风管路及平台，梯子在系列化总装图中未予标出，应视现场具体情况安装。
 ZC型回转反吹扁布袋除尘器工作原理：
 ZC型回转反吹扁布袋除尘器过滤情况——含尘气体由切向进入过滤室上部空间，大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗，小颗粒尘弥散于过滤室袋间空隙，从而被滤袋阻留，净化空气透过袋壁经花板上滤袋导口汇集于清洁室，由通风机吹入而排放于大气中。
 ZC型回转反吹扁布袋除尘器再生情况——随着过滤工况的进行，滤袋阻力的逐渐增加，当达到反吹风控制阻力上限时，由差压变送器发出信号自动启动反吹风清灰机构工作。
 ZC型回转反吹扁布袋除尘器具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡过滤气流并改变袋内工作压力工况，引起滤袋振动，抖落积尘，旋臂分圈逐个反吹，当滤袋阻力降至反吹风控制下限时，反吹风机构自动停止工作。
