当前位置：首页 » 产品中心 » 主要产品 »

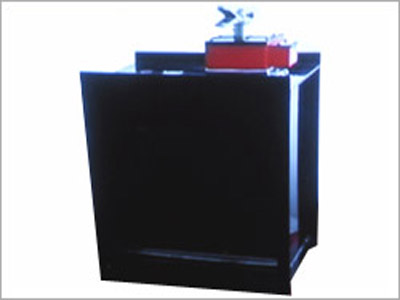

产品名称：WFSDcK型防烟防火调节阀 　

产品说明：

1、焊接牢固，表面打磨光滑。
2、阀体表面喷涂铁红防锈底漆和黑漆各一道，漆层平整无脱落等缺陷。
3、叶片动作灵活，可靠。
4、叶片关闭严密。运行逢隙0.2--0.8mm。
5、叶片轴径向跳动<0.3mm，轴向窜动1--15mm。
6、其它性能应符合Q/321282 CFG01--2001《防火阀、排烟防火阀》出厂检验项目规定要求。

规格尺寸表

A	250	320	400	500	630	800	1000	1250	1600	2000
B	250	320	400	500	630	800	1000	1250	1600	2000
250	√	√	√	√	√	√
320		√	√	√	√	√	√
400			√	√	√	√	√	√
500				√	√	√	√	√	√
630					√	√	√	√	√
800						√	√	√	√	√
1000							√	√	√	√
1250									√	√

法兰尺寸表

阀门长边	法兰角钢	C
≤400	L25×25×3	25
>400-1000	L30×30×3	30
>1000-2000	L40×40×4	40
>2000-2500	L40×40×5	40

自动执行机构技术性能

名称

性能

关

闭

动

作

动作方向方法

手动（匙圈）电动（电磁铁）70℃~280℃温感器

额定电压电流

DC24V+10%-15% 0.3A

动作时间

瞬时

最大锁紧力矩

1200Nfcm

动作时旋转方向

顺时针方向

气流调节

手动调可调节5档：18° 36° 54° 72° 90°

信号显示

输出关闭动作信号及联锁控制信号

复位方式

手动

导线规格

0.75mm2 600V耐热导线

微动开关触头容量

AC380V.300VA;DC24V.10W

一台机构控制阀门面积

≤1m2
